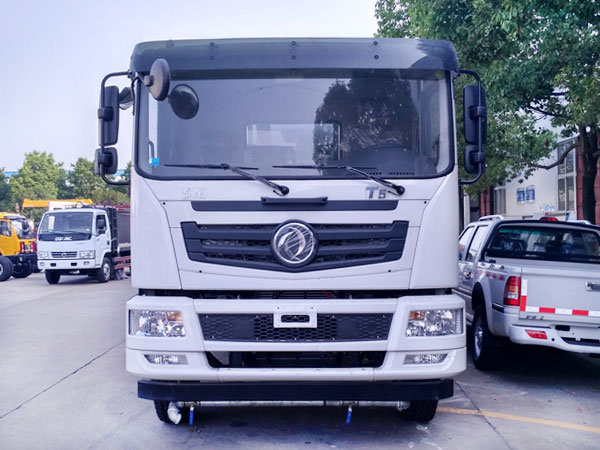

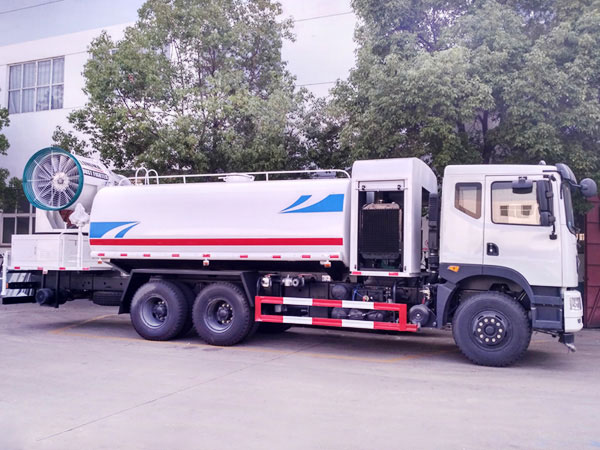

東風后雙橋多功能抑塵車壹臺：底盤采用東風原廠后雙橋底盤，康明斯210-245馬力發動機，陜齒八檔變速箱，10.00鋼絲胎帶備胎，原裝空調，ABS，行駛記錄儀，有環保，有免征，整車不超重不超尺寸。上裝配置：罐體容積15-17噸，罐體為橢圓罐，罐體內部做防腐，主管路鍍鋅，工作平臺，采用億豐60/90大流量水泵，消防接口可自流，音樂喇叭，100米噴霧機組。

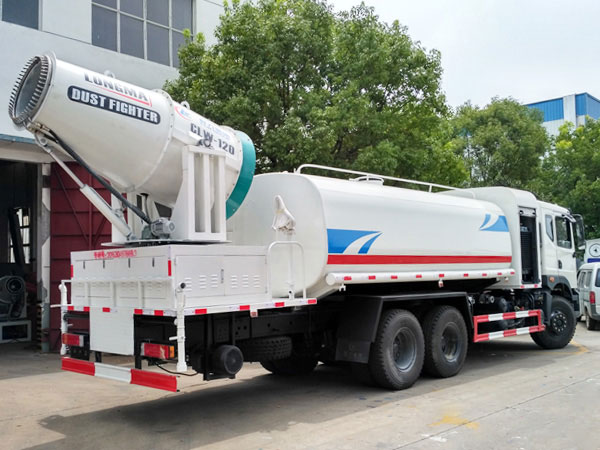

噴霧機配置：CLW-120型，副發動機為150KW柴油發電機組（山東濰坊發電機組），萬科 18.5KW不銹鋼多級離心泵，55KW風扇電機功率。無線遙控操作，及手動操作.霧化距離100米（室內靜風射程）實際射程：（霧化射程會受濕度、溫度、風速等各方面天氣因素的影響，另外天氣干燥地區一部分在空中被蒸發掉）。帶隨車工具及相關手續。
罐體總成
序號 | 內容 |
1 | 采用橢圓罐體，容積15-17m3；罐體尺寸（（含封頭長度））。罐體外形設計保證整車協調。 |
2 | 封頭采用5mm的鋼板，筒體采用4mm厚的鋼板， 鋼板厚度負偏差應符合相應國家標準。 |
3 | 罐內設1個防波板，鋼板厚度3mm，防波板與罐體連接應牢固。 |
4 | 操作手柄可在室外操作，無線操作可達300米。 |
5 | 配置CLW-120型噴霧機 柴油發電機組150KW，射程100米. |
6 | 罐體上部裝設二個帶呼吸罐口，直徑為Φ500 mm，便于人員進入罐內清理污垢；罐口加裝密封圈。 |
7 | 加裝前噴后灑系統， 管路系統中，主管路采用φ76×4無縫鋼管，灑水管路為2”無縫鋼管，灑水管路閥門采用不銹鋼材料，其它閥門采用鋁合金材料，前噴和后灑均可自動操控。管路所有閥門的質量均要保證。具有可靠耐用、密封性好，操作靈活。泵進口加裝過濾器。 |
8 | 后灑：后部左右各安裝一個圓柱噴頭；各個進出水孔及操作部位要有指示說明，保證噴嘴噴出的水為均勻的扇面形。自動控制采用駕駛室內撬板開關控制，并粘貼標識，操作按鈕固定牢固。 |
9 | 10米消防水帶配接頭，一支消防噴槍； 泵出口管路上安裝自流閥和消防接口閥（接口密封墊圈應進行加強處理）、精度等級不低于1.6級的壓力表；罐體單側前加裝自流排水口，帶閥門和消防接口，兩側面各增加一個加水管口帶閥門和消防接口，后平臺向上的管路上加裝球閥、接頭（連接消防卷盤用）,罐體兩側做包邊處理，沒有管箱。 |
10 | 安裝灑水車音樂喇叭。固定位置合理并牢固可靠。 |
11 | 車輛后部加裝操作平臺，平臺上安裝高壓水炮，高壓炮豎管采用U型螺栓固定，防止噴水時產生沖力，罐體后部加裝上下扶梯，罐體頂部圍板形式。保證人員在罐頂作業時的安全。 |
12 | 罐體與罐座應加裝襯板，所有焊縫應均勻，外部焊縫均為滿焊，采用斷焊的要保證斷焊長度和間距一致。 |
13 | U型連通密封式水位計安裝于罐體后封頭上合適位置，保證上下連接口密封可靠。液位計固定應牢固。罐體前封頭下部加裝低液位報警裝置。 |
14 | 應采用等離子切割或剪板手段下料，不允采用火焰切割下料板料，否則將毛邊打磨光滑。焊接后對焊縫及熱影響區產生的飛濺進行打磨處理。 |
15 | 管路裝配完后焊接件全部拆下噴彩鋅，保證噴鋅質量。罐內應噴砂除銹后等級檢驗合格進行防腐處理。罐外部噴雙組分灰色底漆，罐座及其以下部件噴黑漆（包括后平臺下部、泥瓦等），不得漏噴漆。 |
16 | 發電機組罩側面散熱窗用鋼網或百頁窗形式。 |
3、水泵參數及專用性能要求
品牌 | 億豐 | 型號 | 80QZF-60/90N |
流量(L/min) | 1000 | 揚程(ｍ) | 90 |
轉速（ｒ／ｍｉｎ） | 1180 | 功率（Kｗ） | 22.5 |

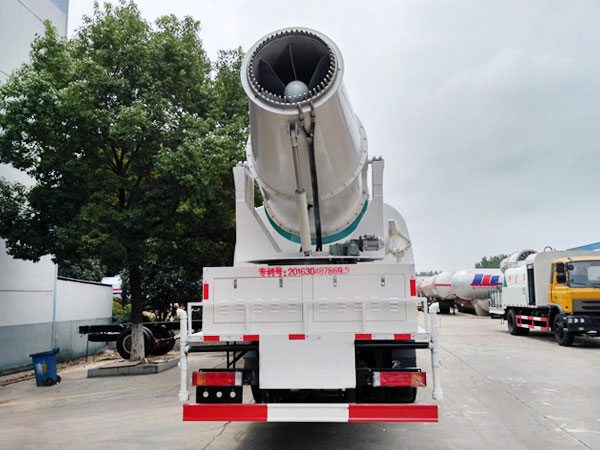

霧炮總成
產品型號 分項說明 | LM-120 100米 |
風扇電機功率（KW) | 55 |
驅動水泵功率（KW） | 15 |
耗水量(m3/h) | 14立方 |
上下噴灑角度范圍 | -10°— 45° |
左右噴灑角度范圍 | 0°— 360° |
電源配置（380V 50Hz） | 380V 50Hz |
噪音等級（20mt) | ca.63 dB（20mt） |
噴嘴數量（個） | 80（雙噴圈） |
水霧細度（微米) | 10～150(微米） |
水過濾精度（微米/目) | 250/60 |
遠程遙控距離（米 | 300 |
發電機組（KW） | 150KW柴油 |
操作環境溫度 | 0°～55 |
重量（KG） | 1650 |
長*寬*高（毫米) | 2000×1500×2600 |
是否可提供定制運用 | 是 |
4、整車結構性能要求
4.1整車滿載后保證整車軸荷分布要合理；
4.2罐體后部加裝操作平臺，長度根據整車總長確定；
4.3所裝取力器傳動速比應保證水泵在額定工作轉速時發動機處于經濟轉速范圍；
4.4側后防護應符合國家標準GB11567.1《汽車和掛車側面防護要求》和GB11567.2《汽車和掛車后
下部防護要求》；
4.5按照國家標準要求加裝側標志燈和后示廓燈；
4.6防護欄和擋泥板與其它構件應采用可拆式連接；
4.7備胎架安裝在車輛后下部；
4.8預留安裝尾部標志板的位置。
5、隨車文件及工具附件要求
5.1、隨車技術文件
文 件 名 稱 | 份 數 |
原底盤說明書及保修卡 | 1 |
原底盤合格證書 | 1 |
車輛一致性證書 | 1 |
5.2、易損件明細
序號 | 名稱 | 單位 | 數 量 | 材料 |
1 | 閥門墊片 | 套 | 1 | |
2 | 罐口密封圈 | 個 | 1 |
5.3、隨車工具明細
序號 | 工 具 名 稱 | 單 位 | 數 量 | 備 注 |
1 | 原底盤隨車工具（附明細） | 套 | 1 | 帶備胎升降器配套的工具（便于備胎升降）和三角警示牌 |
2 | 滅火器 | 個 | 0 |
5.4、其它輔件明細
序號 | 隨 車 附 件 | 規 格 | 數 量 | 備 注 |
1 | 輸水膠管DN65 | L=3000mm | 2 | 帶陰端快速接頭 |
2 | 消防水帶 | 6米 | 1 | 帶接頭 |
3 | 膠管箱門鎖鑰匙 | 各2 |
6、涂裝方案
6.1、罐體及管路涂裝前進行噴砂等手段處理達到要求（重要涂裝面應達到Sa2.5級，其它涂裝面需達到Sa2級）后進行涂裝，無漏噴等現象。
6.2、涂裝時將未涂件外表包好，不得霧漆，若產生霧漆，必須及時清洗干凈。
6.3、乙方負責按甲方《外協件檢驗作業指導書》要求噴涂底漆、面漆，和套彩條、貼標識由乙方按刻板圖進行。
